Beaucoup de sites vendent d'abord de la photoluminescence NF X 08-050 et collent un plan comme accessoire. Pour un ERP de 5e catégorie, le document prioritaire à l'entrée est le plan d'intervention NF X 08-070. La photoluminescence des issues est un autre métier. Ici, on fait lire un schéma par un pompier dans un hall parfois sombre, étroit, haussmannien.

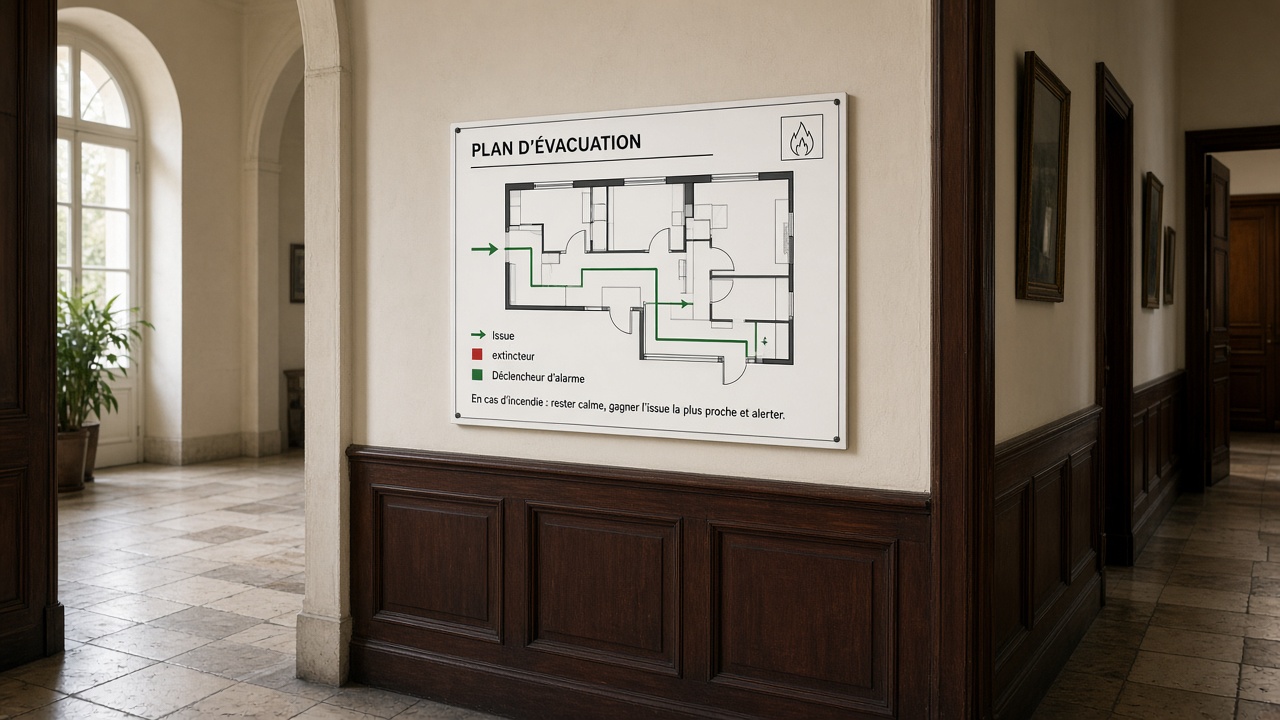

Hauteur et masques
Le centre du panneau vise une lecture adulte debout. Un présentoir, un sapin, un écran ou un porte-manteau masquent le plan. Première cause de disparition visuelle en cabinets et pharmacies. Le plan n'est pas un poster saisonnier.
- Hauteur d'adulte, pas au-dessus d'une porte à 2,20 m
- Contraste fort, fond clair, traits lisibles à deux mètres
- Support PVC ou alu, pas un A4 scotché
- Aucun masque dans le flux d'entrée
Halls sombres
À Paris, les halls manquent de lumière. Un fond gris sur gris disparaît. Nous évitons les photos de bâtiment en fond. Le schéma reste un dessin. Page norme.
Les occupants dans les salles relèvent du plan d'évacuation. Deux documents, deux hauteurs parfois, deux lecteurs.
Devis
Photo de l'entrée, commune. Devis. Zone Île-de-France. Nous ne posons pas de BAES.
Un support inaltérable survit au ménage, aux déménagements de meubles et aux affichages temporaires de soldes. Si le syndic interdit le perçage, on le dit avant, on choisit un système adapté. On n'abandonne pas un papier sous plexi fêlé.
Le contraste se juge sur place, pas sur un écran retouché. Un hall crème avec un plan crème disparaît. Nous éclaircissons le fond du dessin, pas le hall.
Un cadre trop brillant sous un spot fait un miroir. Le pompier lit un reflet. Nous choisissons un film mat quand le hall est éclairé fort.
Le devis reste gratuit, sans engagement, avec une réponse sous 48 heures. Joignez la commune, l'activité, le nombre de salles et deux photos du local. La pose hors flux se planifie pour ne pas interrompre l'accueil du public. Le dessin suit la NF X 08-070 : orientation du lecteur, pictogrammes utiles, légende courte. Nous ne remplaçons ni le SSI, ni le registre, ni la formation du personnel. Le périmètre reste l'ERP de 5e catégorie en Île-de-France, relevé sur site, fabrication et pose.
Comment organiser le chantier sans bloquer le site
Un relevé réussi se prépare : accès aux niveaux, plans existants, contact sur place et créneau hors pic d'affluence. Sur un ERP ouvert au public, on privilégie le matin tôt ou une demi-journée fermée. Sur un site tertiaire, on s'accorde avec le facility manager pour les badges et les locaux techniques.
- Fournir les plans architecte ou le dernier BAT si disponibles
- Signaler les travaux récents (cloisonnements, issues, extincteurs déplacés)
- Identifier un interlocuteur décisionnaire pour valider le BAT
- Prévoir le démontage des supports périmés le jour de la pose
Critères de réception d'un plan conforme
À la réception, vérifiez l'orientation depuis le point d'affichage, la légende des pictogrammes, la mention du niveau, le point de rassemblement et l'absence de version antérieure encore murale. Un plan correct mais mal placé (trop haut, derrière une porte, en zone sombre) reste un écart en contrôle.
Quand déclencher une mise à jour
Toute modification qui change un cheminement, une issue, un local à risques ou un moyen de secours justifie un redessin. Un simple rafraîchissement graphique ne suffit pas si le bâtiment a évolué. Anticipez avant une visite annoncée plutôt que de corriger en urgence la veille.
| Événement | Action | Délai conseillé |
|---|---|---|
| Travaux de cloisonnement | Relevé de zone + nouveau BAT | Avant réouverture |
| Déplacement d'extincteur ou RIA | Mise à jour locale des plans concernés | Sous 15 jours |
| Changement d'affectation de local | Revue du niveau entier | Avant contrôle |
| Support dégradé ou illisible | Remplacement à l'identique ou redessin | Immédiat si critique |
Livrables utiles au registre de sécurité
En fin de chantier, demandez le dossier : fichiers sources, nomenclature des supports, emplacements et photos. Ces éléments complètent le registre sans le remplacer et prouvent le suivi dans le temps.
Points de vigilance observés sur le terrain
Les écarts les plus fréquents que Plan Intervention corrige sont l'orientation inversée, un plan périmé encore affiché après travaux, des pictogrammes hétérogènes et un support trop bas ou masqué. Un exercice d'évacuation révèle souvent ces défauts avant la commission.
- Orientation du plan depuis le lecteur, pas depuis le nord magnétique seul
- Retrait immédiat des anciennes versions pour éviter la double information
- Hauteur et éclairage du support compatibles avec une lecture rapide
- Cohérence entre plan mural, pictogrammes de circulation et consignes
Ce que le devis doit préciser
Un devis clair indique le nombre de niveaux, le format des supports, le type de matériau, le nombre d'emplacements, les options (cadre, plexi, entretoises) et les conditions de pose. Sans visite ou photos exploitables, le montant reste une estimation à confirmer.
Pour Lisibilité d'un plan d'intervention, Plan Intervention adapte le contenu graphique au lecteur (occupants ou secours) et au contexte du bâtiment, sans recopier un modèle générique inadapté à votre site.
Documentation et traçabilité
Numérotez les plans par bâtiment et par niveau. Archivez les BAT validés. Cette traçabilité réduit le coût des prochaines évolutions et accélère les échanges avec assureurs, commissions et coordonnateurs.
