Norme graphique des plans incendie
Devis gratuit · Île-de-France
La NF X 08-070 (décembre 2023) dit comment dessiner le plan d'intervention et le plan d'évacuation. PE 27 dit d'afficher le premier à l'entrée. Pictogrammes ISO 7010, format A3, support M2.
PE 27 oblige à afficher un plan d'intervention à l'entrée. La NF X 08-070 dit comment le dessiner : orientation, pictogrammes ISO 7010, lisibilité, contenu secours.
Sans la norme, un panneau au hall reste illisible pour les pompiers. Sans PE 27, un beau dessin reste dans un tiroir. Les deux se complètent.
L'évacuation intérieure partage le même langage graphique, pas le même mur. MS 41 porte les occupants ; le pack duo aligne les légendes.
La révision de décembre 2023 de la NF X 08-070 ajoute au plan d'intervention les canalisations dangereuses non coupables, en particulier le photovoltaïque, et les IRVE.
Ces éléments concernent l'attaque, pas le cheminement occupants. Ils figurent donc sur le schéma d'entrée, pas à la place du vous êtes ici en salle.
Le format A3, les pictogrammes ISO 7010 et le support M2 rendent ces nouveautés lisibles. Un plan antérieur à 2023 se met à jour si le bâtiment a des panneaux ou des bornes.

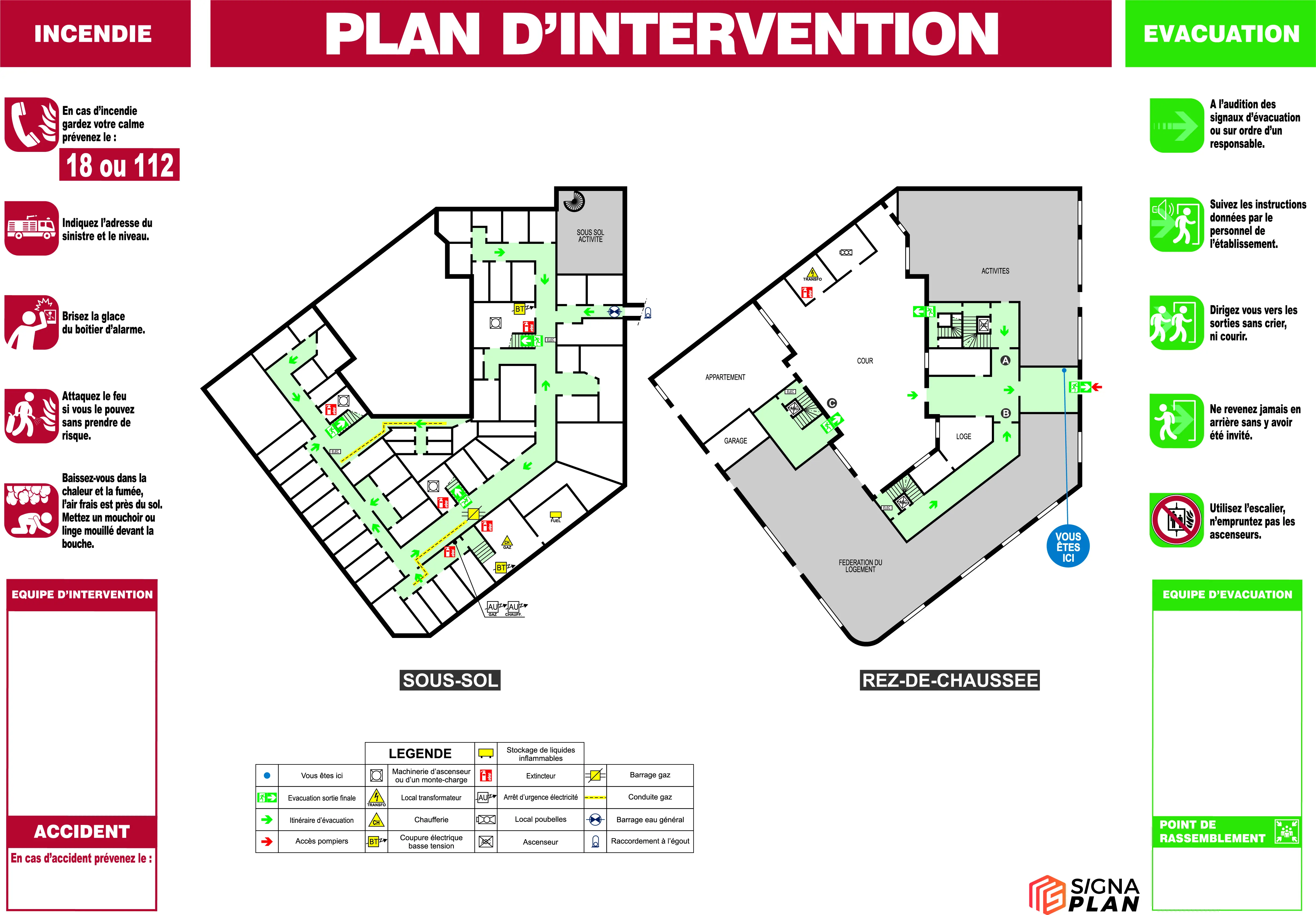

Le plan d'intervention se fabrique au format minimum A3 : un format plus petit n'est pas lu depuis le hall quand les secours arrivent. Les pictogrammes suivent ISO 7010 pour que dégagements, fluides et locaux à risques se reconnaissent sans légende improvisée.
Le papier, même plastifié, n'est pas un support conforme : il jaunit, se décolle et n'apporte pas la classe M2. Nous posons un support résistant aux UV et à l'humidité, visée d'environ cinq ans, en PVC, plexi, aluminium, cadre clic, Dibond, bois ou finition prestige avec entretoises.
La NF X 08-070 impose de mettre le dessin à jour dès que la structure, la destination ou les équipements changent. Un A3 qui montre un ancien compteur oriente mal l'attaque. PE 27 exige l'affichage ; la norme exige qu'il reste vrai.
Texte et dessin
L'obligation d'entrée ne remplace pas un langage graphique lisible par les secours.
| Rôle | PE 27 | NF X 08-070 |
|---|---|---|
| Objet | Affichage à l'entrée | Forme, symboles, orientation |
| Sans l'autre | Un panneau illisible | Un beau dessin dans un tiroir |
| Petit ERP | 5e catégorie concernée | Schéma juste, pas un plan d'IGH |
| Mise à jour | L'entrée reste le lieu | Travaux = nouveau BAT |
Intervention et évacuation partagent la NF X 08-070 et ISO 7010. Le contenu et le mur d'affichage diffèrent : pompiers au seuil, occupants à l'intérieur.
Un ERP ne peut plus n'avoir que l'évacuation. PE 27 a fermé cette voie. Le pack duo aligne les légendes sans coller le même A3 deux fois.
Format A3, classe M2, pas de papier. MS 41 reste dû en salle. Devis sous 48h en Île-de-France.
Pour un plan d'intervention NF X 08-070, envoyez des photos de l'entrée réelle : porte, hall, hauteur de lecture.
Le devis est gratuit, la réponse sous 48h, la zone limitée à l'Île-de-France. Le pack duo s'ajoute si une salle reçoit du public.
Nous relevons, validons un BAT, fabriquons au format A3 sur support M2 et posons. PE 27 au seuil, évacuation à l'intérieur.
